应用领域

基于其优越的固体绝缘、固封极柱、立体穿越母线等专利技术（国际专利2009/05680、ZL 2007 1 0118436.0、ZL 2011 1 0449245.9），固体绝缘环网柜完全满足环网和辐射式配电网络的种种接线计划。

同时，固体绝缘开关单位已经在替代分界开关、箱式变电站高压侧开关、KYN28中置柜、XGN□牢固柜等多类应用中有着优质的体现。

通过连接于固体绝缘开关单位的自动化智能终端设备，可在远程轻松地对即时情况进行监视和控制，包管配电网络系统的智能型、可靠性与灵活性。

产品特点

取消SF₆气体应用，制止压力气箱设计。

带电部件全部密封（开关接纳环氧树脂套筒封装，母线接纳硅橡胶封装），整体实现全绝缘、全关闭结构，宁静防护品级为IP67。

操作机构全密封，真正实现免维护。

强化相间隔离设计，分相绝缘制止了相间故障的可能性。

�
？榛醋敖峁�，便于回路扩展、单位更换、计划更改。

开关事情位置三相独立可视。

具有明确的宁静、智能、环保、灵活、特殊情况应用优势。

具有多种机械联锁功效，实现五防要求。

具有完善的户内、户外应用计划。

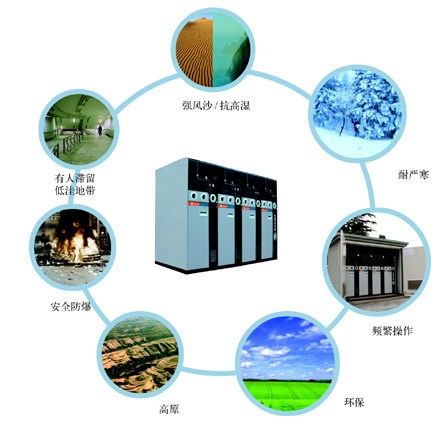

特殊情况应用性能

沿海地区应用：机构全密封结构，专业高盐雾检测设备，确保沿海地区恒久应用。

低温严寒地区应用：无SF₆气体应用，无需考虑SF₆气体低温运行问题。

高原地区应用：无SF₆气体应用，无需考虑气箱内外压差影响。

适用于宁静防爆场合应用：接纳具有防爆性能真空室；开关套筒对开关进一步防护；

强化相间隔离，制止相间或多回路短路。

单位拼装结构：便于用户扩展、单位更换、单位计划更改。

地下室场合应用：SF₆气体相对密度是在相同状态下空气相对密度的五倍，泄漏的SF₆气体及其剖析物禁止易扩散，会积累在低洼地带。如果这些地带有人事情，将造成对人员的伤害，或容易造成人员窒息。

频繁操作场合应用：固体开关柜机械寿命凌驾2万次。

高环保要求地区应用：SF₆气体对大气温暖化影响已经高度引起重视，固体开关柜取消了SF₆气体应用。

强风沙地区应用：固体开关柜本体宁静防护品级 为IP67，控制回路室接纳特殊处理确保强风沙地区恒久运行。

高温情况应用：固体开关柜适用于特殊区域的高温情况，其正常运行的最温度可达70℃，并通过固体柜高温情况试验报告。

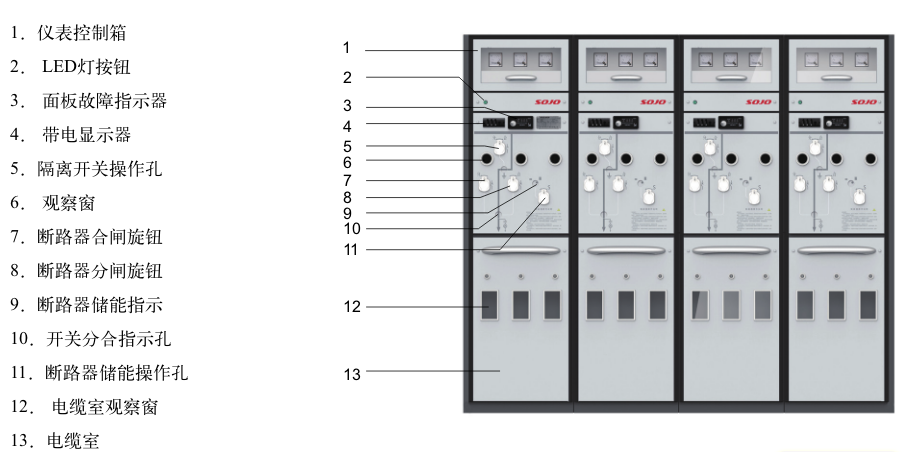

II系列结构图

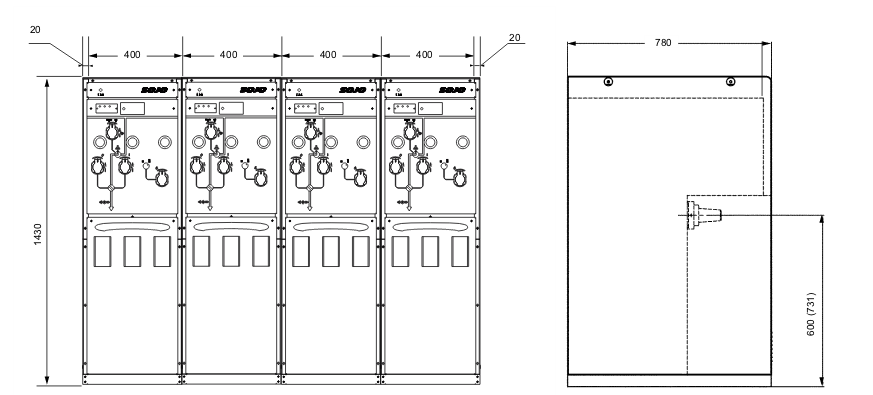

II系列尺寸图

		C� ？�	F� ？�	V� ？�
		负荷开关	组合电器	真空断路器	隔离开关	接地开关
额定电压	kV	12	12	12	12	12
灭弧类型		真空	真空	真空
额定电流	A	630	125	630/1250	630/1250	630/1250
额定频率	Hz	50	50	50	50	50
主回路电阻	μΩ	≤120	300 注1	≤120
工频耐受电压 相间、相对地/断口	kV	42/48	42/48	42/48	42/48	42/48
雷电攻击耐受 电压相间、相对地/断口	kV	75/85	75/85	75/85	75/85	75/85
额定短路开断电流	kA		31.5 注2	20/25/31.5
额定短路开断电流次数	次			30
额定短路关合电流	kA	50		50/63
额定短路关合电流次数	次	5		5
额定短时耐受电流	kA	20		20/25	20/25	20/25
额定短路连续时间	s	4		4	4	3
额定峰值耐受电流	kA	50		50/63	50/63	50/63
异相接地故障开断电流	kA			17.3/21.7
额定电缆充电开断电流	A	10		10
额定交接电流	A
内部燃弧试验（AFLR级）	KA/s	20KA/0.5s(包括母线室、开关室、电缆室)
局部放电	pC	≤5	≤5	≤5
防护品级		IP67	IP67	IP67
机械寿命	次	20000	20000	20000	3000	3000
