产品特点：

铁芯

全部接纳优质晶粒取向冷轧硅钢片，全斜无孔绑扎结构，铁芯为多级阶梯形，三接缝或五接缝，空损低、噪音��；卷铁芯用专用设备直接卷绕而成，无接缝、无角重，减少了磁阻，空损低；非晶合金变压器铁芯是一种更优质的铁芯质料，与古板硅钢片相比，平均降低空损72% ，空载电流50% 。

线圈

接纳优质QQ缩醛漆包圆铜线，无氧铜杆拉制的扁铜钱绕制而成，其形式有圆筒式、连续式、新型螺旋式、破裂式等，具有足够的电气强度、机械强度和散热能力。为了增加变压器的抗短路能力，可接纳更优质的自粘换位导线。其接纳自粘缩醛漆包扁线，绕成线圈后，经加热漆包扁线之间相互粘合，形成具有刚性的线圈，能蒙受更大的弯曲应力，从而增强了变压器的抗短路能力。自粘换位导线的最大特点是能降低变压器的损耗，由于多股支解的导体加上换位，大大的降低了涡流损耗和环流损耗，能降低绕组热点的温升，使整个绕组温度漫衍更为均匀。

油箱

接纳优质钢板焊接而成，有椭圆型、矩型等结构，散热元件接纳片式散热器、膨胀散热器或波纹油箱，油箱在厂内进行可靠的密封试验，内外外貌经酸洗、磷化处理后，进行三底一面油漆喷涂，既抗腐化又美观大方。

产品正常使用条件

周围空气温度：

最高气温：+40℃；

最低气温：-45℃；

最热月平均气温：+30℃；

最热年平均气温：+20℃；

海拔高度：≤1000m；

污秽品级：Ⅲ级；

地动烈度：中国12级标准8级；

电源电压波形：近似正弦波；

注：如果凌驾以上使用条件，请在订货时说明，以便特殊考虑。

1、S(F)11系列66kV 三相油浸式自冷(风冷)双绕组无励磁调压电力变压器

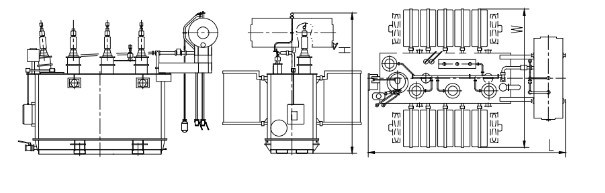

型号	额定容量(kVA)	典范电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)11-6300/66	6300	高压H.V.        35~38.5        ±2×2.5%        低压L.V.        3.15,3.3,6.3,        6.6,10.5	YNd11	9	20	4800*3900*4000	7.3	34.2
S(F)11-8000/66	8000				22	4900*4100*4200	8.9	40.5
S(F)11-10000/66	10000				25	5000*4300*4400	10.5	47.8
S(F)11-12500/66	12500				28	5100*4400*4500	12.4	56.8
S(F)11-16000/66	16000				30	5200*4600*4600	15	69.8
S(F)11-20000/66	20000				34	5300*4700*4800	17.6	84.6
S(F)11-25000/66	25000				41	5500*4700*5000	20.8	100
S(F)11-31500/66	31500				46	5600*4800*5200	24.6	120
S(F)11-40000/66	40000				57	5800*5000*5300	29.4	141
S(F)11-50000/66	50000				67	6000*5300*5500	35.2	167
S(F)11-63000/66	63000				73	6200*5600*5700	41.6	198

2、S(F)Z11系列66 kV 三相油浸式自冷(风冷)双绕组有载调压电力变压器

型号	额定容量(kVA)	典范电压        组合(kV)	联结组        标号	阻抗电        压(%)	总重        (t)	参考尺寸(mm)        L*W*H	空载损耗        (W)	负载损耗        (W)
S(F)11-6300/66	6300	高压H.V.        35~38.5        ±2×2.5%        低压L.V.        3.15,3.3,6.3,        6.6,10.5	YNd11	9~11	22	5600*3800*4000	8	34.2
S(F)11-8000/66	8000				24	5700*4000*4200	9.6	40.5
S(F)11-10000/66	10000				27	5800*4200*4400	11.3	47.8
S(F)11-12500/66	12500				30	5900*4300*4500	13.4	56.8
S(F)11-16000/66	16000				33	6000*4400*4600	16.1	69.8
S(F)11-20000/66	20000				36	6100*4500*4800	19.2	84.6
S(F)11-25000/66	25000				43	6500*4500*5000	22.7	100
S(F)11-31500/66	31500				49	6600*4600*5200	26.9	120
S(F)11-40000/66	40000				59	6800*4800*5300	32.2	141
S(F)11-50000/66	50000			10~12	69	7000*5000*5500	38	167
S(F)11-63000/66	63000				75	7400*5300*5700	44.9	198
